文 | 半导体产业纵横开云体育，作家 | 丰宁

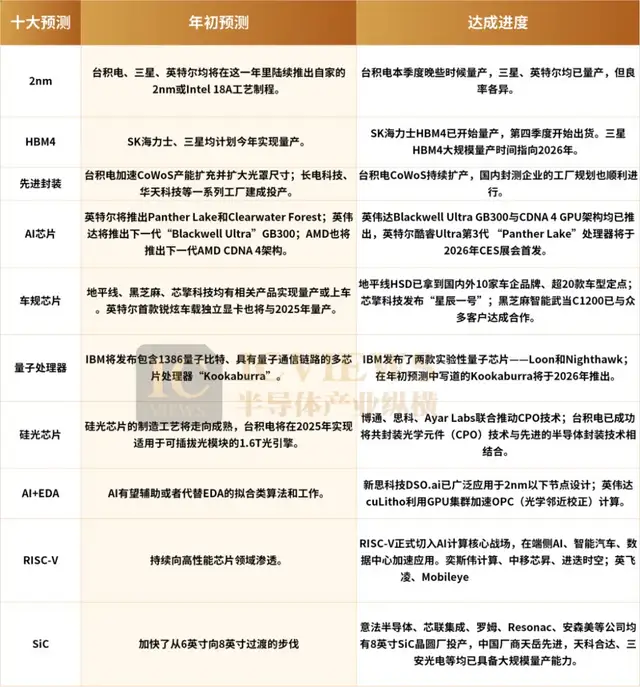

2025年插足尾声，岁首刷屏的“半导体十大工夫趋势预测”也到了交答卷的时刻。2nm、HBM4、先进封装、AI 处理器、智驾芯片、量子处理器等中枢标的，永久是行业心境要点。这一年来，这些预测的 “程度条” 究竟走了几许？今天一皆顺着时候线，拆解十大标的的竟然发扬。

岁首精深预测2025年将是2nm工艺的“量产元年”。如今来看，这一看法基本实现，但需打上一个“阶段性”的标签。

此前预测中，台积电、三星、英特尔均研究于2025年推出2nm或等效工艺（如Intel 18A）。如今来看，本年4月起台积电2nm运转给与订单预定，研究于第四季度晚些时候量产，客户包括苹果、英伟达、AMD、高通、联发科头部芯片厂商。

台积电董事长魏哲家示意2nm 芯片的需求也曾罕见 3nm 一代。为恬逸不竭增长的订单需求，台积电正筹划履行坐褥才调。截止咫尺，台积电已筹划共7座2nm晶圆厂，分裂位于新竹科学园区（2座）与高雄楠梓园区（5座）。若新增的3座工场告成落地，其2nm工艺专用晶圆厂总额将增至10座。

三星电子首款 2nm 工艺迁移应用处理器 Exynos 2600 已崇拜启动量产，刻下良率已牢固在50%-60%，但该音书在阛阓端未造成权臣反响。中枢原因或指向 2nm 工艺良率的不笃定性，重迭此前其 3nm 工艺在量产阶段曾裸露的工夫落地与本钱端正问题，导致行业对这款旗舰芯片的限制化供货才调及阛阓竞争力保捏不雅望派头。

英特尔18A工艺已在亚利桑那州的Fab 52工场插足大限制量产。该工艺遴荐全环绕栅极晶体管工夫和后头供电工夫，实现了能效与密度的双重首先。

需要指出的是，“量产”并未便是“大限制供货”。咫尺2nm产能极为有限，主要处事于高溢价客户，距离奢侈级居品的普及仍有至少一年半载。着实的放量，如故要到2026年。

要是说2024年是HBM3E的爆发年，那么2025年无疑是HBM4的启动之年。

本年9月，SK海力士在向英伟达等主要客户请托了12层HBM4样品6个月后完成了HBM4存储芯片的开发，插足了量产阶段。其HBM4居品将于本年第四季度运转出货，并研究于来岁全面扩大销售。

三星电子与英伟达的HBM4供应价钱谈判已插足终末阶段。三星电子正在幸免导致其在 DRAM 规模失去主导地位的失实，正在诈骗更先进的1c DRAM 的 HBM4的大限制坐褥，来确保对SK海力士的基于1b DRAM的HBM4的竞争上风。不外，咫尺三星的HBM4居品仍处于最终测试阶段，业内东说念主士预测其大限制出货时候可能会在2026年。

先进封装已成为延续摩尔定律的中枢旅途。2025年，不仅是CoWoS产能开释的大年，更是下一代共封装光学（CoPoS）工夫布局的关键节点。

台积电已启动群创南科厂（AP8）手脚CoWoS-L主要坐褥基地，下半年已完玉成产能运转。竹南、龙潭等厂区也在调整产能，以搪塞改日CoWoS-L和InFO-M等工夫的需求增长。

值得防范的是，台积电在捏续扩大CoWoS产能的同期，也在加快激动CoPoS工夫研发和工场设立。 该公司已于2025年第三季度提前发布了首批供应商名单和征战规格。台积电研究于 2026 年在 VisEra 建立第一条 CoPoS 试点坐褥线，量产将在其嘉义 AP7 工场进行。

摩根士丹利分析师近日发布求教，2026年底台积电的CoWoS月产能将达到至少12万至13万片，高于此前预估的10万片。这一权臣上调是基于该行最新的行业看望。

与此同期，国产封测厂商也在加快追逐，2025年上半年，长电科技特意的车规级芯片封测基地已完成设立，下半年将通线投产。通富超威（苏州）微电子有限公司状貌一期，已于2025年1月实现批量坐褥，从事FCBGA高端先进封测。华天科技江苏盘古半导体板级封测状貌勤奋于推动板级扇出封装工夫的大限制量产，也于年里面分投产。

本年3月，在GTC 2025大会上，英伟达崇拜发布了全新的Blackwell Ultra GB300芯片，并于第三季度插足限制化量产阶段。新的B300 GPU将提供比B200更高的运筹帷幄蒙眬量，多出50%的片上内存将能够支捏更大参数目的AI模子，而相应的运筹帷幄才调也敬佩会有所匡助。此外英伟达还预报了下一代芯片“Rubin”，瞻望将于2026年下半年发布。Rubin芯片的性能将更进一竿，其FP4推感性能可达50 petaflops，是刻下Blackwell芯片的两倍以上。

本年6月，AMD在ADVANCING AI2025峰会上公布了全新的CDNA 4 GPU架构，发布了AMD Instinct MI350系列GPU以及全新的ROCm 7。手脚首个遴荐CNDA 4架构的AI加快卡，Instinct MI350系列GPU包含了峰值功耗1000W、面向风冷系统的Instinct MI350X以及峰值功耗1400W、性能愈加矫健的面向液冷散热系统的Instinct MI355X。除了全新的Instinct MI350系列GPU以外，AMD还事前败露了2026年行将发布的MI400系列GPU，它将把AI高性能运筹帷幄GPU居品带入一个全新时间。

英特尔布告，将在2026年CES展会上环球首发酷睿Ultra第3代 “Panther Lake”处理器。

除了AI新款芯片的不竭推出，2025年还有一个最权臣的变化，即AI处理器阵势多元化，在这一年里以谷歌为代表的ASIC阵营也取得破裂性发扬。

实测数据自大，在处理特定AI模子时，TPU的运算速率可达到同代英伟达GPU的1.5-2倍，能耗服从提高约30%。这种性能上风源于谷歌"软硬一体"的假想理念——TPU专为TensorFlow框架优化，从芯片架构到编译器都进行深度定制。但英伟达的底气在于其GPU的通用性上风。 A100芯片不仅支捏扫数主流AI框架，还能兼顾图形渲染、科学运筹帷幄等多重负务。

2025年，也被诸多车规芯片厂商视为高阶智驾的决赛点、量产上车的窗口期。

11月22日，地平线败露，高阶智能驾驶决策HSD（Horizon SuperDrive）已拿到国表里10家车企品牌、超20款车型定点，搭载最高算力560TOPS的征途6P芯片，可部署端到端、VLA、VLM等大模子。此外，其征途眷属芯片量产出货破裂1000万套，成为国内首家千万级智驾芯片出货企业。

征途6P遴荐多核异构架构，算力资源支捏高阶援助驾驶快速落地。地平线示意，HSD决策遮蔽高速、城区及停车场景，已与国外头部车企张开量产合营，瞻望2026年起不竭上车。

黑芝麻智能武当C1200眷属智能汽车跨域运筹帷幄芯片平台于2023年4月发布，是业内第一个为智能汽车假想的跨域运筹帷幄SoC平台，能够恬逸车规安全品级最高的可靠性条款。其中，C1236芯单方面向高阶智驾，单芯片支捏NOA行泊一体；C1296芯片单芯片支捏跨域交融。基于C1200眷属，黑芝麻智能已与繁多客户达成合营，包括一汽红旗、风河、均联智及、斑马智行等繁多主机厂及生态合营伙伴。

本年3月，芯擎科技崇拜发布全场景高阶自动驾驶7nm芯片“星辰一号”，以及对应的智能座舱和智能驾驶全系列惩办决策，相应芯片将于来岁大限制上车应用。该芯片遴荐 7nm 车规工艺，相宜 AEC-Q100 范例，引入多核异构架构让智能驾驶算力愈加矫健。CPU 算力达 250 KDMIPS，NPU 算力高达 512 TOPS，通过多芯片协同可实现最高 2048 TOPS 算力。

岁首有不雅点以为“2025年量子处理器将插足实用化探索阶段”。咫尺回看，这一判断基本设立，但“实用”二字仍言之尚早。

近日，科技巨头IBM发布了两款实验性量子芯片——Loon和Nighthawk。不外字据最近公布的最新的改良版道路图，IBM筹划了从2025年到2033年及以后的说念路。道路图自大，在岁首预测中写说念的Kookaburra将于2026年推出，这将是第一个能够在qLDPC存储器中存储信息并通过附加的LPU处理信息的量子处理器模块，将容错系统膨大到单个芯片以外。

2027年，Cockatoo将使用L-couplers，实现两个Kookaburra模块间的缠绕，从而像相连大型系统中的节点雷同将量子芯片相连在一皆，幸免构建不切本体的大型芯片。2029年请托环球首个大限制容错量子运筹帷幄机——IBM Quantum Starling。

这些后果在科学层面风趣要紧，阐扬了容错量子运筹帷幄的可行性，但距离熟识应用还有较长的时候。量子处理器仍是“改日的工夫”，2025年的发扬更多是“打地基”，而非“盖楼”。

跟着AI集群对带宽与功耗的条款面对极限，硅光子集成和共封装光学（CPO）成为热点选项。

2025年，博通、想科、Ayar Labs集合推动CPO工夫，在800G向1.6T过渡中功耗大幅减少，Meta、微软已在部分AI集群中测试CPO交换机，考据其可靠性。

台积电已告捷将共封装光学元件（CPO）工夫与先进的半导体封装工夫相联结。瞻望从2025岁首运转提供样品，这一设立预示着台积电将在同庚迎来1.6T光传输时间。据行业预测，博通和英伟达有望成为台积电这一惩办决策的首批用户。

LightCounting预测，2025 年环球 800G 光模块出货量将破裂 500 万只，其中 LPO 决策占比有望罕见 40%，而这一数据在 2023 年还不到 50 万只 。800G 光模块，尤其是遴荐 LPO 工夫的居品，正处于快速发展阶段，在 AI 算力爆发时间饰演着愈发关键的扮装，捏续推动着数据中心光互连阵势的重塑与变革。

800G光模块之后，跟着AI处事器集群对互联速率建议更高条款，英伟达已在GB300处事器中弃取转向1.6T光模块，同期在GB200上也提供了升级至1.6T光模块的选项，因此1.6T光模块运转登上舞台。

对于接下来的发展预测，改日1-2年将插足 1.6T速率，瞻望到 2029 年，AI 应用的光模块速率将达到 3.2T，2030 年 3.2T将走向限制应用。

2025年，RISC-V不再仅仅“低功耗MCU”的代名词，而是崇拜切入AI运筹帷幄中枢战场。

其实早在2024年，中国科学院运筹帷幄工夫议论所与北京开源芯片议论院发布的第三代“香山”开源高性能RISC-V处理器核的性能已插足第一梯队，此外芯来科技、奕斯伟、进迭时空等一批国内企业发布了IP，器用链，软件平台，AI PC芯片、AI MCU、多媒体处理器等芯片，以及开发板等居品。

从刻下落地发扬看，RISC-V正同步向三大高价值规模纵深激动——端侧AI、智能汽车、数据中心。它不再局限于低功耗IoT征战，而是展现出跨层级场景穿透力：既能镶嵌一颗语音叫醒芯片，也能撑捏一辆智能汽车的决策系统，以致成为云数据中心的信任底座。

在推动RISC-V与AI深度交融的进程中，奕斯伟运筹帷幄、中移芯昇、进迭时空均有关联落子。在汽车场景，英飞凌、Mobileye不竭发布ADAS决策。英伟达正积极激动CUDA向RISC-V架构的移植责任，意味着开发者不错目田弃取数据中心CPU架构，将在生态层面推动RISC-V在高性能运筹帷幄规模的无为应用。

RISC-V International预测，到2031年，RISC-V芯片将在六大阛阓占据权臣份额：奢侈电子（39%）、运筹帷幄机（33%）、汽车（31%）、数据中心（28%）、工业（27%）和收罗通讯（26%），总体出货量将超200亿颗。

2025年，碳化硅产业将崇拜插足8英寸产能诊疗阶段，意法半导体、芯联集成、罗姆、Resonac、安森好意思等公司均有8英寸SiC晶圆厂投产。

碳化硅从6英寸升级到8英寸，衬底的加工本钱有所加多，但不错提高芯片产量，8英寸能够坐褥的芯片数目约为6英寸碳化硅晶圆的1.8倍，向8英寸转型，是诽谤碳化硅器件本钱的可行之法。同期，8英寸衬底厚度加多有助于在加工时保捏几何状貌，减少边际翘曲度，诽谤劣势密度，从而提高良率，遴荐8英寸衬底能够大幅诽谤单元概述本钱。

中国公司方面，天岳先进，天科合达、三安光电等均已具备大限制量产才调。其中天岳先进2024年以8英寸为主的衬底产能达46万片/年，2025年看法总产能提高至60万片/年，上海临港工场2024年年中已提前达成年产30万片导电型衬底产能，咫尺正激动二阶段产能提高，济南、济宁基地与临港基地造成协同供应。

天科合达2024年已实现8英寸衬底大限制坐褥，2025年衬底总产能筹划达50-80万片（含8英寸），外延片产能25万片，北京、徐州基地为中枢，深圳结伙公司重投天科进一步补强6-8英寸衬底及外延产能，且8英寸居品已通过国表里主流器件厂商考据并赢得多年LTA量产订单。

2025年上半年，三安光电湖南基地8英寸衬底产能达1000片/月，外延产能2000片/月，重庆基地与意法半导体结伙布局，筹划8英寸衬底产能48万片/年，2025年2月已通线并请托样品考据。

8英寸碳化硅正驱动多个应用场景爆发，电动汽车规模800V平台成为标配；光伏规模碳化硅器件服从达98%以上，光储一体化决策成为行业标配；此外皮新兴阛阓，8英寸衬底可坐褥3-4副AR眼镜，本钱下落将加快AR眼镜等应用发展。

2025年，AI不再仅仅EDA进程中的“加快器”，而是运转重构芯片假想范式。

新想科技DSO.ai已无为应用于2nm以下节点假想，可在无需东说念主工干涉的情况下，自动搜索最优布局布线决策，实现PPA（性能、功耗、面积）概述提高超10%。

英伟达cuLitho诈骗GPU集群加快OPC（光学操纵校正）运筹帷幄，使底本需要数周的掩膜生成过程裁减至数小时，提速达40倍。

Aitomatic发布的开源大模子SemiKong，支捏当然言语查询假想章程、自动生成Verilog代码片断、援助故障定位。已在多家初创公司顶用于快速原型开发。

AI+EDA正在诽谤高端芯片假想门槛。

回望岁首十大预测，精深标的按既定节拍激动，少数略有蔓延，个别以致超预期发展。站在2025年的尽头瞭望2026，下一个工夫爆发点能够不在辽远——它就在那些缄默扩产的晶圆厂里，在一次次良率爬坡的日记中开云体育，在工程师敲下的每一瞥代码里。
